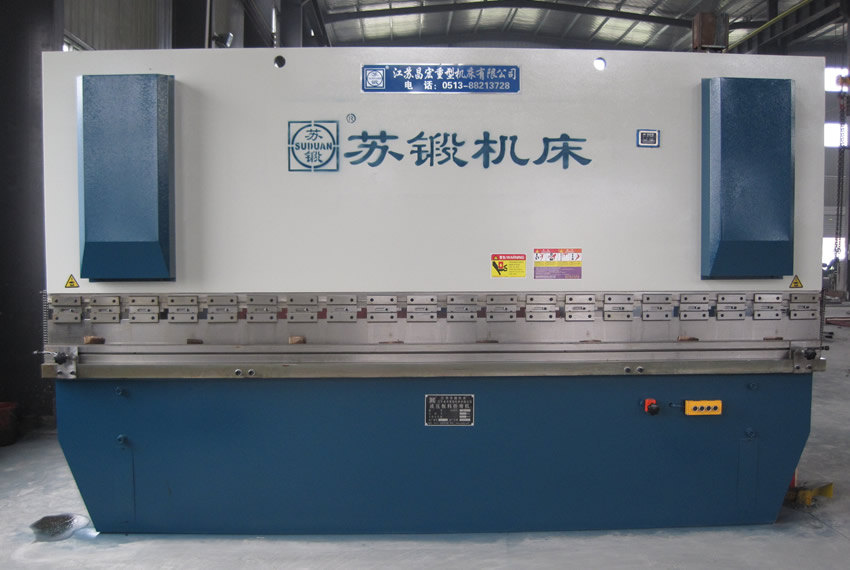

WC67Y液压板料折弯机



液压板料折弯机(双缸)技术说明:
全钢焊接结构,振动消除诮力,机械强度高、刚性好。
液压上传动,平稳可靠。
机械挡块,扭轴同步,精度高。
后挡料距离、上滑块行程采用电动调节、手动微调装置、数字显示。上模配有挠度补偿机构,250吨和长度4000mm以上采用下挠度补偿机构。

机床的主要特点及用途
    WC67Y液压板料折弯机,采用钢板焊接结构,振动时效消除应力,机床具有很好的刚性和稳定性,整个机架刚性好,工作平稳、安全可靠、操作方便,通过折弯机数显和液压系统的协调控制,达到理想的折弯效果。

机床的主成部分及结构说明
1、滑块部分:采用液压传动,滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上,通过液压使活塞(杆)带动滑块上下运动,机械挡块由计数器显示调节数值。
2、工作台部分:由按钮盒操纵,使电动机带动挡料架前后移动,并由计数器显示移动的距离,其最小读数为0.10毫米(前后位置均有行程开关限位)
3、同步系统:该机由扭轴、摆臂、关节轴承等组成的机械同步机构,结构简单,性能稳定可靠,同步精度高。机械挡块由电机调节,计数器显示数值。
4、挡料机构:挡料采用电机传动,通过链轮带动两丝杆同步移动,计数器显示挡料尺寸。

液压板料折弯机(双缸)技术参数

型号
公称压力
工作台长度
立柱间距
喉口深度
滑块行程
最大开启高度
电机功率kw
外形尺寸
kn
mm
mm
mm
mm
mm
kw
mm
WC67Y-40/2200
400
2200
1650
200
100
340
4
2280*1470*2100
WC67Y-40/2500
400
2500
2000
250
100
340
4
2580*1470*2100
WC67Y-63/2500
630
2500
2000
250
100
370
5.5
2600*1725*2300
WC67Y-63/3200
630
3200
2490
250
100
370
5.5
3300*1725*2300
WC67Y-80/3200
800
3200
2490
250
120
380
5.5
3300*1725*2350
WC67Y-100/3200
1000
3200
2490
320
120
400
7.5
3290*1740*2400
WC67Y-100/4000
1000
4000
3000
320
120
400
7.5
4090*1740*2400
WC67Y-125/3200
1250
3200
2490
320
120
400
7.5
3280*1740*2400
WC67Y-125/4000
1250
4000
3000
320
120
400
7.5
4080*1740*2400
WC67Y-160/3200
1600
3200
2490
320
180
450
11
3280*1930*2600
WC67Y-160/4000
1600
4000
3000
320
180
450
11
4080*1930*2600
WC67Y-160/6000
1600
6000
4100
320
180
450
11
6080*1980*3100
WC67Y-200/3200
2000
3200
2490
320
200
470
11
3280*1930*2700
WC67Y-200/4000
2000
4000
3000
320
200
470
11
4080*1930*2700
WC67Y-200/6000
2000
4500
4600
320
250
470
11
6080*2180*3180
WC67Y-250/3200
2500
3200
2490
400
250
540
15
3280*2510*2800
WC67Y-250/4000
2500
4000
3000
400
200
540
15
4080*2010*2800
WC67Y-250/6000
2500
6000
4600
400
250
540
15
6080*2280*3280
WC67Y-300/4000
3000
4000
3000
400
250
560
18.5
4080*2200*3100
WC67Y-400/4000
4000
4000
3100
350
250
560
22
4080*2400*3180
WC67Y-400/5000
4000
5000
3600
350
250
560
22
5080*2400*3200
WC67Y-500/4000
5000
4000
3100
350
250
600
30
4080*2400*3200
WC67Y-500/6000
5000
6000
4400
350
250
600
30
6080*2400*3300
WC67Y-600/6000
6000
4000
3100
350
300
700
37
4080*2500*3400
WC67Y-600/6000
6000
6000
4600
350
300
700
37
6080*2500*3600
