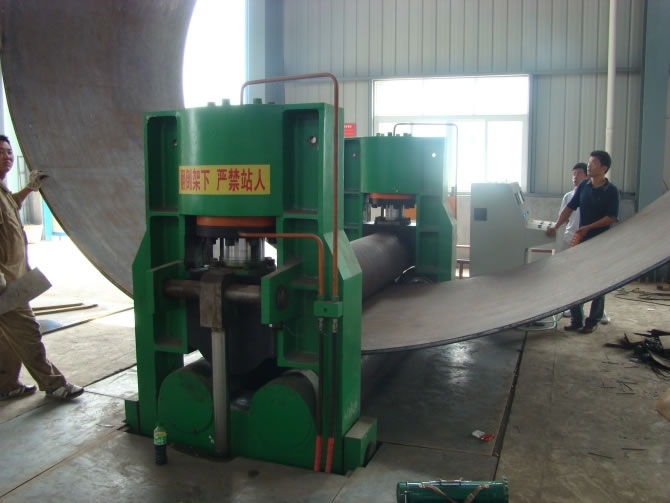

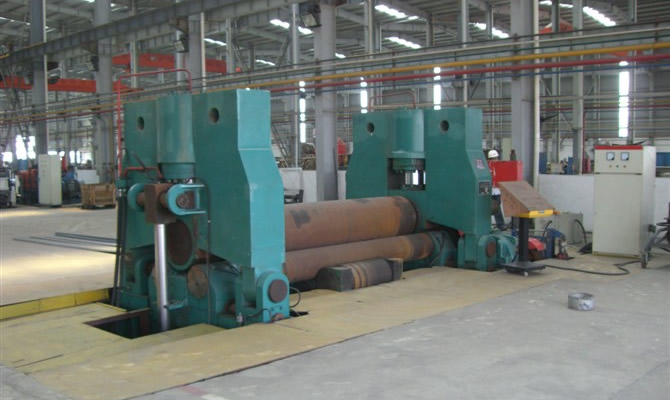

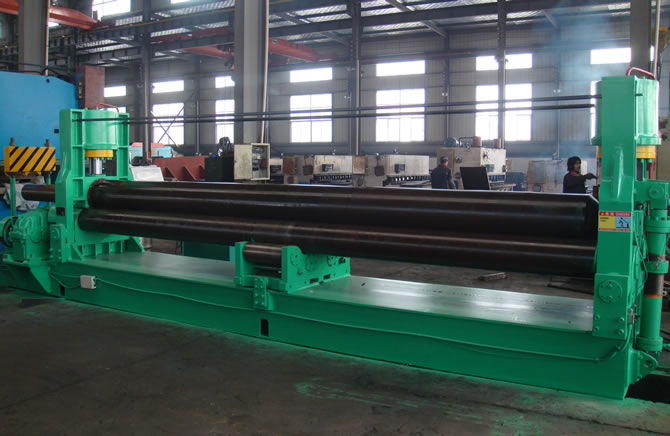

W11Y液压三辊对称卷板机







W11系列液压式三辊对称卷板机主要特点:
     该机上辊可以垂直升降,垂直升降的液压传动,通过液压缸内的液压油作用活塞杆而获得;下辊作旋转驱动,通过减速机输出齿轮啮合,为卷板提供扭矩,下辊下部有托辊,并可调节。上辊呈鼓形状,提高制品的直线度,适用于超长规格各种截面形状罐.

液压三辊对称卷板机性能与特点:
     该机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过液压缸内的液压油作用于活塞而获得,为液压传动,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。

液压式三辊对称卷板技术参数

规格型号

卷板最大厚度mm

卷板最大宽度mm

卷板屈服极限Mpa

卷板速度m/min

满载最小直径mm

上辊直径mm

下辊直径mm

下辊中心距mm

主电机功率kw

液压电机功率kw

W11-30*2000

30

2000

245

4

1200

360

290

480

22

7.5

W11-25*2500

25

2500

245

4

1200

370

300

480

22

7.5

W11-30*2500

30

2500

245

4

1200

420

360

550

30

11

W11-25*3000

25

3000

245

4

1200

430

370

550

30

11

W11-30*3000

30

3000

245

4

1200

450

390

600

30

11

W11-40*2500

40

2500

245

3.5

1400

500

400

600

37

15

W11-40*3000

40

3000

245

3.5

1600

540

440

600

45

18.5

W11-50*3000

50

300

245

3.5

2000

580

480

750

55

22

W11-60*3000

60

3000

245

3.5

2400

660

560

800

75

30

W11-70*3000

70

3000

245

3.5

2800

710

620

850

90

37

W11-80*3000

80

3000

245

3.5

3200

770

680

900

90

37

W11-90*3000

90

3000

245

3.5

3600

820

730

950

110

45

W11-100*3000

100

3000

245

3.5

4000

860

770

1000

110

45

W11-110*3000

110

3000

245

3.5

4400

900

810

1080

132

55

W11-120*3000

120

3000

245

3.5

4800

950

860

1160

132

55
