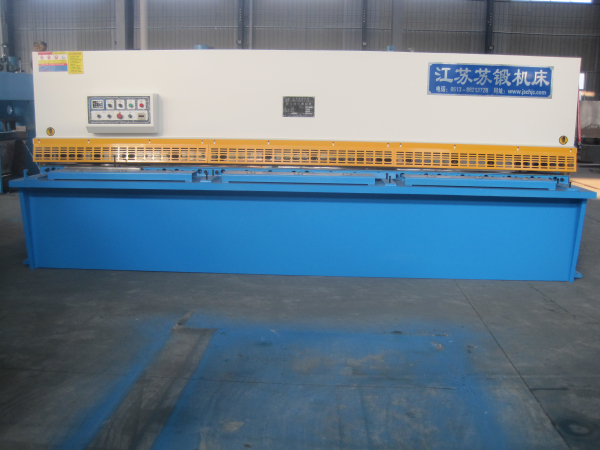

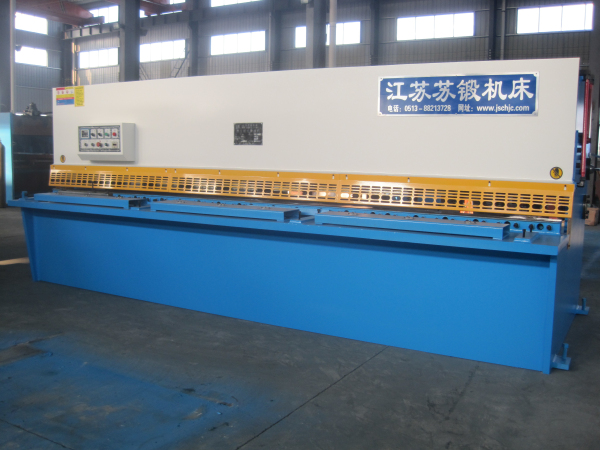

液压摆式剪板机技术说明：
本机器采用钢板焊接结构的液压传动机架，有足够的强度和钢硬度，机动后挡料配带有手动微调显示器的数值显示结构，刀口间隙快速调整机构和灯光对线装置，以便于划线剪切，计数、定尺装置和灵敏可靠的安全器可配同步拖料翻料小车。
QC12Y液压摆式剪板机性能特点：
1、本机采用钢板焊接结构，具有良好的刚性和稳定性。
2、采用液压传动，油缸带动刀架摆式运动实现剪切，运动平稳。
3、机床设有刀片间隙快速调整机构，刻度盘指示数值。
4、后挡料电动机快速移动，手动微调，计数器显示数值。
5、具有灯光照明装置,方便手工划线和剪切。
6、刀架行程由行程开关调节，有效地提高了工作效率。
机床的主要部分及结构说明：
1、机架：由钢板焊接成框形结构，具有良好的刚性，两缸固定于左右立柱上，工作台面上设有辅助刀座，便于下刀架作微量调节，工作台面上装有送料球，操作轻便。
2、压料装置：由安装在机架前面支承板上的若干个压料油缸组成，压料油缸进油后，压料头克服弹簧拉力后压紧板料。在剪切完成后，借助于弹簧的拉力复位。
3、前、后挡料：前挡料置于工作台面上，用标尺指示数值，以调节活动挡块达到所需的挡料值，在剪切薄板时使用前挡料为方便；后挡料装于上刀架上，随上刀架作上下摆动，后挡料的调节由电机传动，经齿轮减速后由丝杆传动，可手动微调。
4、液压系统：由控制阀组、油泵、油缸、回程缸、压料缸、及组合油路等组成。整个系统结构合理、噪声低、运行顺畅，安全性能好。
5、电气部分：由控制电器柜、中间连接线、控制面板和主、副电机、脚踏开关等装置组成，安全系数高，整体性能优良。

液压摆式剪板机技术参数
